互鎖控制回路

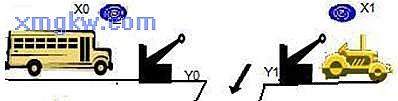

【控制要求】單行車道，通過交通控制，保證在任何時刻只有一輛車通過，避免發生“撞車”事故。【組件說明】

PLC 軟元件	控制說明
X0	當有汽車由左方進入時， X0狀態為 ON
X1	當有汽車由右方進入時， X1狀態為 ON
Y0	當有汽車由左方進入時， Y0=1，開左柵欄
Y1	當有汽車由右方進入時， Y1=1，開右柵欄

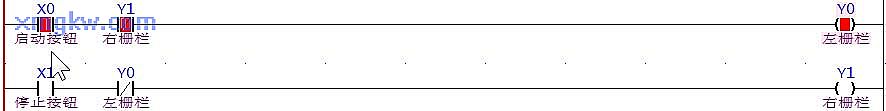

【控制程序】

【程序說明】

單行車道利用互鎖結構保證只有一個車子可通過單行路段。
當左方來車要進入單行路段， X0（左方進入傳感器）為 ON，Y0=ON則可進入單行路段。
Y0 =ON時，右柵欄方 Y1被關斷，禁止右方汽車進入。
對稱地，當右方來車靠近檢票欄時， X1（右方進入傳感器）為 ON，Y1=ON，左方柵欄 Y0=OFF，禁止左邊車輛進入，而右方車輛則可進入單行路段。
