自鎖控制回路

2015-6-30 10:41:56 人評論 次瀏覽 分類：永宏應用案例

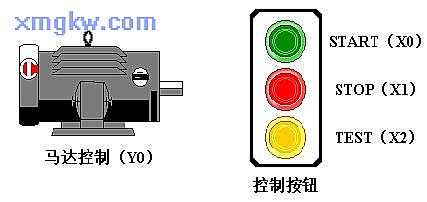

【控制要求】
按下 START按鈕，馬達運轉；按下 STOP按鈕，馬達停止。
在 STOP按鈕保持 ON時，按下 TEST按鈕，可測試馬達是否運轉正常?！窘M件說明】
PLC 軟元件 控制說明
X0 START按鈕：當按下時， X0狀態為 ON，放開時，X0的狀態為 OFF
X1 STOP按鈕：按一次 X1狀態為 ON，再按一次 X1狀態為 OFF
X2 TEST按鈕：當按下時， X2狀態為 ON，放開時， X2的狀態為 OFF
X3 馬達故障信號
Y1 馬達控制信號
【控制程序】

【程序說明】
  1. START按鈕，X0=ON，在沒有故障的情況下（ X3=OFF），馬達運轉；這些需通過自鎖電路來實現，其原理是把輸出 Y1拉回來當作一個輸入條件來實現，如此馬達運轉不需一直按著 START按鈕。
  2. STOP按鈕，X1=ON，則 Y1=OFF，馬達停止運轉。
  3. X3=ON），則 Y1=OFF，馬達停止運轉。
  4. X1=ON，按下 TEST按鈕， X2=ON，此時在馬達無故障（ X3=OFF）的情況下， Y1=ON，馬達運轉；松開 TEST按鈕，馬達立即停止運行，該測試可檢測馬達是否正常。
