產品生產計數（三）

【控制要求】

LED顯示模塊 FBs-7SG1及FBs-DB4.OLEDR4完成生產線計數的設計。
生產線產品計數，每計數 500個，目標完成指示燈亮，生產線停止動作。待按下清除按鈕 ,生產線重新啟動及計數。
生產線若突然停電、中午休息、下班會(huì )關掉電源，重新啟動生產線時，需由停電前的記錄繼續對產品進行計數。

4.計數器的值，顯示在 FBs-DB4.OLEDR4上面。【組件說明】

PLC 組件	控制說明
X0	光電傳感器：當檢測到產品時， X0狀態為ON
C0	16位數停電保持計數
X1	清零按鈕
FBs-7SG1	1通道LED顯示模塊
FBs-DB4.0LEDR4	4英寸7段LED顯示燈*4+基板

※ FBS-7SG1產品說明： 1組(8位數)七段LED顯示器 (或64點獨立LED)輸出的顯示模快， 16-Pin牛角座連接器。

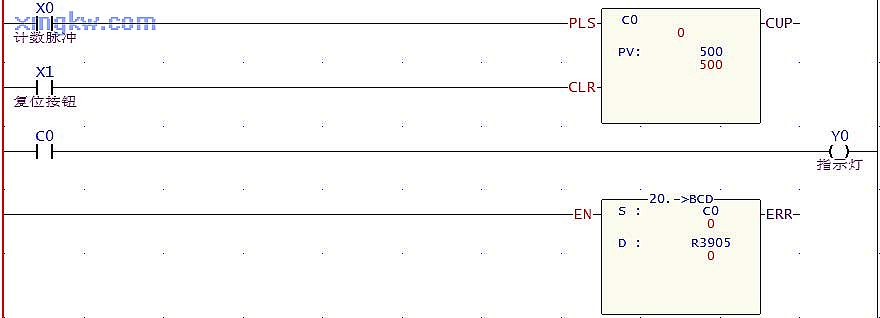

※ FBS-DB4.0LEDR4說明：4.0’*4 的七段顯示器基板 (基板加裝紅色 LED）【控制程序】

【程序說明】

在需要停電后仍能保持數據的場合，需要用到停電保持的計數器。
每完成一臺產品， C0計數一次，計數到 500次，Y0=ON，目標完成指示燈亮。
3. FBs-PLC中的16位計數器的默認設置 C0～C139為保持型， C140～199為非保持型 , 但它們都可以在編程軟件中重新歸劃為非保持型或者保持型。
FBs-7SG1模塊，選擇“譯碼模式”如下圖：
